Le tableau électrique est le cœur de toute installation : c’est lui qui répartit le courant et qui protège le logement comme ses occupants. Sa conception ne s’improvise pas. Tout part d’une seule référence, la norme tableau électrique en vigueur en France : la NF C 15-100.
Composition, hauteur de pose, nombre de modules, interrupteurs différentiels, réserve de place… cette norme fixe des règles précises, souvent mal connues. Ce guide les remet à plat, sans jargon, pour comprendre ce qu’exige réellement la NF C 15-100. Artisan Électricien Folliot intervient à Paris et en petite couronne depuis 1990, toujours sur rendez-vous.
Norme tableau électrique — l’essentiel :
- La norme de référence est la NF C 15-100, applicable en neuf comme en rénovation lourde.
- Un tableau conforme combine une coupure d’urgence, des interrupteurs différentiels 30 mA et un disjoncteur par circuit.
- La hauteur des manettes doit rester entre 0,90 m et 1,80 m du sol.
- Une réserve de 20 % d’emplacements libres est obligatoire pour les évolutions futures.
- Le nombre d’interrupteurs différentiels dépend de la surface du logement, calculé par un électricien.

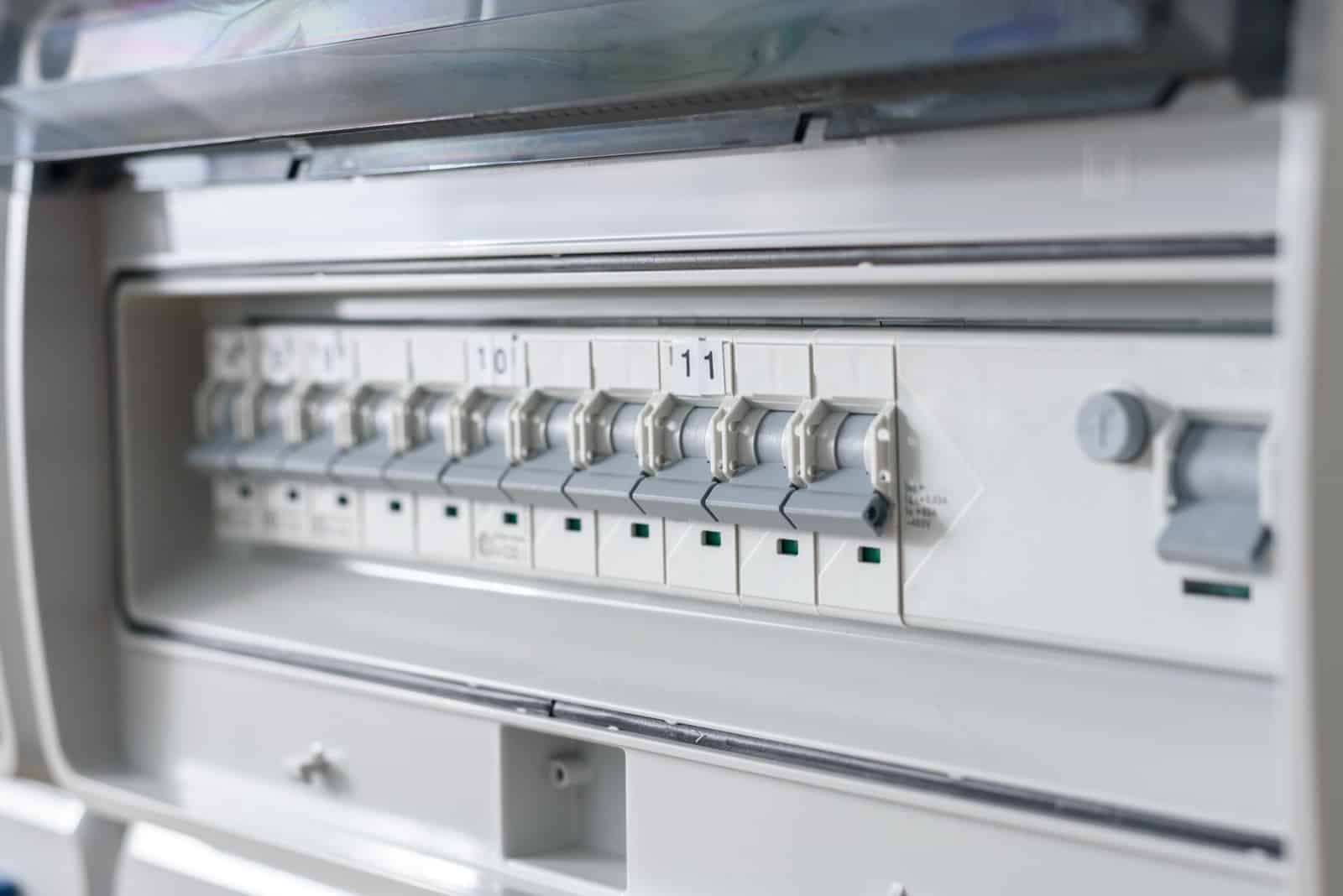

À quoi sert le tableau électrique ?
Le tableau électrique, parfois appelé tableau de répartition, est le point central de l’installation. Il reçoit le courant depuis le compteur, puis le distribue vers chaque circuit du logement : éclairage, prises, chauffage, gros électroménager. Chaque départ y est protégé individuellement.
Mais son rôle ne s’arrête pas à la distribution. Le tableau abrite les protections qui veillent sur l’installation et sur les personnes : disjoncteurs contre la surcharge et le court-circuit, interrupteurs différentiels contre les fuites de courant. C’est ce double rôle qui rend la norme tableau électrique si exigeante.
Dans une installation récente, ce tableau se loge dans la GTL, la gaine technique du logement. Cet espace dédié regroupe l’arrivée du courant, le tableau de répartition et le coffret de communication. La NF C 15-100 en fixe les dimensions et l’emplacement, pour garantir un accès simple et sûr.
Norme tableau électrique : que dit la NF C 15-100 ?
La norme tableau électrique de référence est la NF C 15-100. Élaborée sous l’égide de l’AFNOR, elle encadre l’ensemble des installations électriques basse tension en France. Tout tableau neuf ou refait doit respecter cette norme tableau électrique, sous peine d’être jugé non conforme.
Cette norme ne se limite pas au tableau : elle couvre toute l’installation, du compteur à la moindre prise. Concernant le tableau, elle fixe sa composition, le nombre minimal de circuits, la répartition des protections, la hauteur de pose et la réserve d’emplacements. Rien n’est laissé au hasard.
Il faut savoir que la NF C 15-100 évolue régulièrement, par amendements successifs, pour suivre les usages et renforcer la sécurité. Pour les particuliers comme pour les pros, des organismes tels que Promotelec publient des repères clairs sur les obligations en vigueur.
Attention à une confusion fréquente : la norme s’applique pleinement au neuf et à la rénovation lourde. Pour un logement ancien occupé, on ne vous oblige pas à tout refaire du jour au lendemain. En revanche, dès que l’on touche au tableau, on remet à niveau selon la norme tableau électrique actuelle.

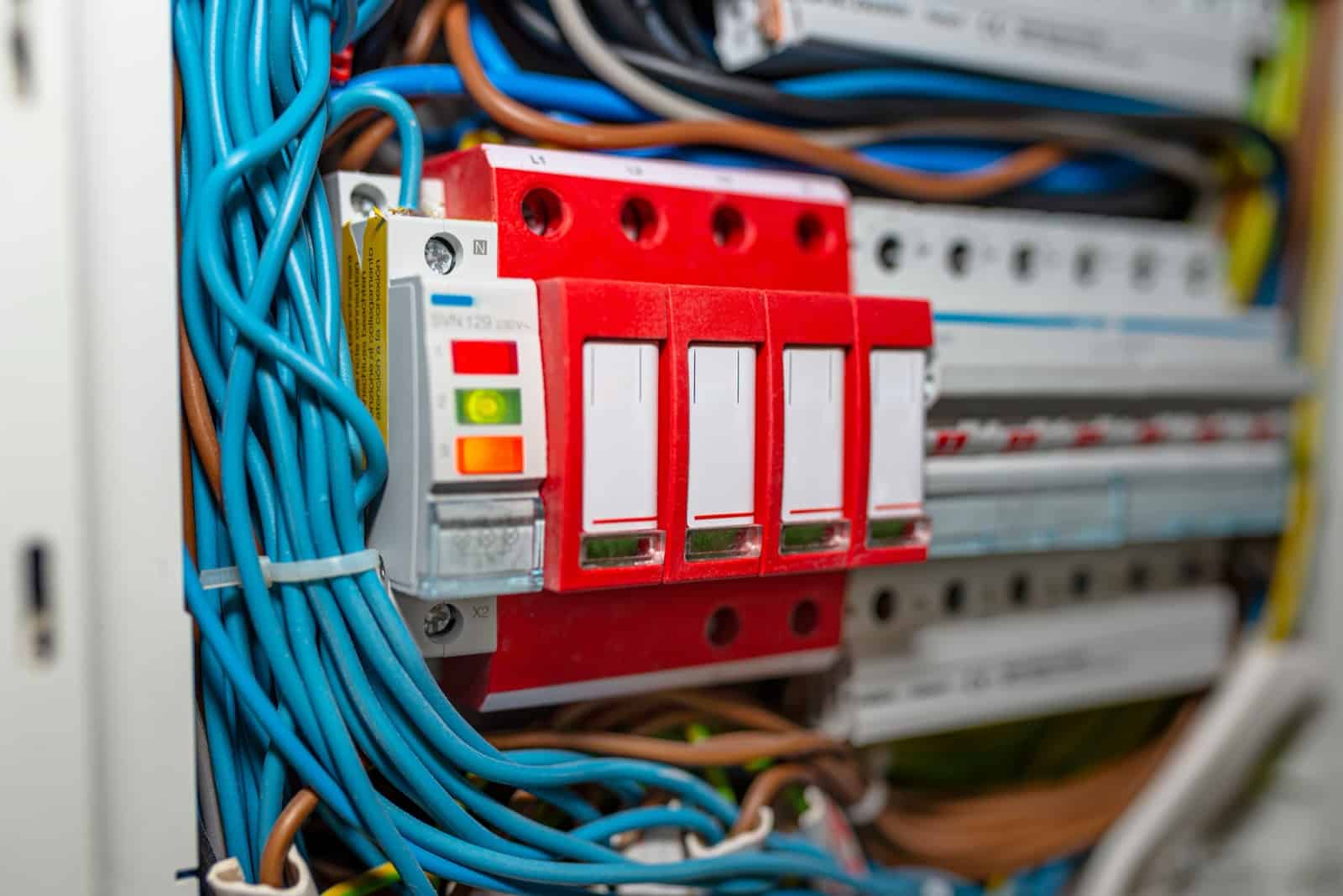

La composition d’un tableau électrique aux normes
Un tableau conforme à la norme tableau électrique n’est pas un simple alignement de disjoncteurs. Chaque élément y a une place et une fonction précises. Voici ce que l’on retrouve, du haut vers le bas, dans une installation bien conçue.
La coupure d’urgence. En amont, l’appareil général de commande et de protection (souvent le disjoncteur de branchement) permet de couper toute l’installation d’un seul geste. La norme impose qu’il reste accessible, à hauteur d’homme, pour intervenir vite en cas de problème.
Les interrupteurs différentiels 30 mA. Placés en tête de chaque rangée, ils protègent les personnes en détectant les fuites de courant. Ils regroupent plusieurs circuits, généralement jusqu’à huit disjoncteurs chacun. C’est une pièce maîtresse, détaillée plus loin.
Les disjoncteurs divisionnaires. En aval des différentiels, chaque circuit dispose de son propre disjoncteur, calibré selon ce qu’il alimente : 16 A pour les prises courantes, 20 A pour le gros électroménager, 32 A pour la plaque de cuisson. Pour le détail des calibres, notre page sur le tableau électrique fait le point.
Le bornier de terre et les peignes. Un répartiteur de terre rassemble les conducteurs de protection, indispensables à la sécurité. Des peignes d’alimentation relient proprement les appareils entre eux. Ce câblage soigné fait partie intégrante de la norme tableau électrique.
Modules, rangées et réserve de 20 %
On mesure la taille d’un tableau en « modules » : un module correspond à la largeur d’un petit disjoncteur. Les appareils s’alignent sur des rangées horizontales, chaque rangée comptant un nombre fixe de modules selon le coffret choisi.
La norme tableau électrique impose une règle souvent oubliée : la réserve de 20 %. Au moins un cinquième des emplacements doit rester libre après l’installation. L’idée est simple : pouvoir ajouter un circuit plus tard (borne de recharge, climatisation, extension) sans devoir remplacer tout le tableau.
Le nombre de modules nécessaires dépend donc des circuits présents, mais aussi de cette réserve obligatoire. Sous-dimensionner un tableau, c’est se condamner à des travaux prématurés. C’est l’un des points qu’un électricien anticipe lors d’un changement de tableau électrique, pour viser juste sur la durée.
Combien d’interrupteurs différentiels 30 mA ?
C’est l’une des exigences clés de la norme : tous les circuits doivent être protégés par un dispositif différentiel 30 mA. Mais un seul ne suffit pas, et la norme l’interdit : il faut répartir les circuits sur plusieurs interrupteurs différentiels.
Le nombre minimal dépend de la surface du logement. À titre de repère couramment retenu : deux différentiels pour un logement jusqu’à 35 m², trois entre 35 et 100 m², quatre au-delà de 100 m². Le calcul précis tient compte des circuits réels et de leur nature.
La norme tableau électrique distingue aussi les types. Le type AC couvre les circuits courants. Le type A, plus sensible, est obligatoire pour la plaque de cuisson, le lave-linge et la borne de recharge d’un véhicule électrique. Au moins un différentiel de type A équipe donc chaque tableau. Pour tout comprendre, lisez notre guide dédié au disjoncteur différentiel 30 mA.
La hauteur du tableau électrique selon la norme
La hauteur du tableau électrique n’est pas laissée au libre choix : la norme tableau électrique l’encadre pour garantir un accès sûr et confortable. L’objectif est que chacun puisse manœuvrer les disjoncteurs sans monter sur un escabeau ni se baisser à l’excès.
Concrètement, les organes de manœuvre, c’est-à-dire les manettes des disjoncteurs, doivent se situer entre 0,90 m et 1,80 m du sol fini. Cette plage assure que la coupure d’urgence reste atteignable rapidement, y compris dans une situation de stress.
Le tableau prend place dans la GTL, dont la norme fixe aussi les dimensions : une largeur d’au moins 600 mm, du sol au plafond, réservée aux équipements électriques. Cet espace ne doit pas être encombré par d’autres réseaux, comme l’eau ou le gaz, pour des raisons évidentes de sécurité.
Les circuits obligatoires et leurs protections
La norme tableau électrique ne se contente pas d’organiser le coffret : elle impose un nombre minimal de circuits et de prises selon les pièces. L’objectif est d’éviter les rallonges et les multiprises, sources fréquentes de surcharge et d’accidents domestiques.
Certains équipements exigent un circuit spécialisé, qui leur est entièrement dédié : la plaque de cuisson (32 A), le four, le lave-linge, le lave-vaisselle et le chauffe-eau. Chacun dispose de sa propre protection, dimensionnée pour sa puissance, sans la partager avec d’autres appareils.
Pour les prises et l’éclairage, la norme tableau électrique limite le nombre de points par circuit : huit prises maximum sur un circuit, huit points lumineux au plus. La cuisine fait l’objet de règles renforcées, notamment sur le plan de travail — un sujet que nous détaillons dans notre article sur les prises du plan de travail de cuisine.
La norme fixe aussi un équipement minimal pièce par pièce, pour couvrir les usages courants sans bricolage. Ces minima guident le nombre de circuits que le tableau doit accueillir :
- Séjour : au moins 5 prises et un point lumineux commandé.
- Cuisine : au moins 6 prises, dont 4 au-dessus du plan de travail.
- Chambre : au moins 3 prises et un point d’éclairage.
- Chaque pièce : un point lumineux au minimum, en plafond ou en applique.
Ces obligations expliquent pourquoi un tableau récent compte davantage de circuits qu’un ancien : plus de prises et d’appareils dédiés, donc plus de protections à loger. C’est tout l’intérêt de respecter la norme tableau électrique dès la conception, pour éviter un coffret saturé en quelques années.
Tableau nu, pré-équipé ou pré-câblé ?
Dans le commerce, on trouve trois grandes familles de tableaux, et le choix influe sur la conformité finale. Quel que soit le modèle, c’est l’installation complète qui doit répondre à la norme tableau électrique, pas seulement le coffret vide.
Le tableau nu est un coffret avec ses rails et ses borniers, mais sans protections. C’est la base que l’électricien équipe sur mesure, selon les circuits réels du logement. Le tableau pré-équipé arrive déjà garni de différentiels et de disjoncteurs, pratique mais rarement adapté tel quel à une installation précise.
Le tableau pré-câblé va plus loin : les liaisons internes sont déjà réalisées en usine. Il fait gagner du temps, à condition que sa configuration corresponde au besoin. Dans tous les cas, le dimensionnement et le raccordement restent l’affaire d’un professionnel, garant du respect de la norme.
Neuf ou rénovation : ce qu’exige la norme
La norme tableau électrique ne s’applique pas tout à fait de la même manière selon le contexte. Dans le neuf, la NF C 15-100 s’impose intégralement : le tableau, les circuits et la GTL doivent respecter chaque règle, sans dérogation, pour obtenir l’attestation de conformité.
En rénovation, la logique est plus souple, mais pas permissive. Dès que l’on remplace le tableau ou que l’on crée des circuits, la partie modifiée doit être mise au niveau de la norme actuelle. On ne « répare » pas un vieux tableau à fusibles : on repart sur une base saine et conforme.
Cette distinction évite un malentendu courant. Personne ne vous force à transformer une installation ancienne qui fonctionne en sécurité. Mais le jour où vous y touchez — extension, vente, gros travaux — la norme tableau électrique en vigueur devient la référence, et c’est elle qui protège votre responsabilité.
Comment savoir si son tableau électrique est aux normes ?
Plusieurs signes ne trompent pas. Un tableau qui respecte la norme tableau électrique présente toujours certains éléments visibles, faciles à repérer même sans être professionnel. Voici les principaux points de contrôle.
- La présence d’interrupteurs différentiels 30 mA en tête de rangée, et non de simples fusibles.
- Un disjoncteur par circuit, correctement repéré par une étiquette lisible.
- Une borne de terre raccordée, gage de protection des personnes.
- Une réserve d’emplacements libres pour les évolutions futures.
- Des manettes situées à bonne hauteur, entre 0,90 m et 1,80 m.
À l’inverse, un tableau à fusibles, sans aucun différentiel 30 mA, sans prise de terre ou saturé de fils en désordre n’est plus conforme. Ces défauts sont parmi les premiers relevés lors d’une mise aux normes électriques, car ils mettent directement la sécurité en jeu.
Un doute subsiste souvent : difficile, pour un particulier, de juger la conformité complète. Seul un électricien lit l’ensemble, vérifie la répartition, teste les différentiels et confirme si le tableau répond vraiment à la norme tableau électrique actuelle.
Est-il obligatoire de changer son tableau électrique ?
La question revient sans cesse, et la réponse mérite d’être nuancée. Tant que vous occupez votre logement, aucune loi ne vous force à remplacer un tableau ancien s’il reste sécurisé et fonctionnel. Il n’existe pas d’obligation rétroactive générale.
En revanche, la mise en conformité s’impose dès que la sécurité n’est plus assurée : absence de différentiel 30 mA, défaut de terre, matériel vétuste. Elle devient également incontournable lors d’une rénovation lourde, car les nouveaux circuits doivent respecter la norme tableau électrique en vigueur.
Lors d’une vente ou d’une location, un diagnostic électrique est obligatoire si l’installation a plus de quinze ans. Il ne contraint pas à des travaux, mais il signale les anomalies — et un tableau hors normes pèse sur la valeur du bien. Notre page sur le dépannage électrique aide aussi à comprendre quand une panne révèle un tableau en fin de vie.
Norme tableau électrique : le récapitulatif
En résumé, voici les points clés à retenir sur la norme tableau électrique.
- Référence : la NF C 15-100, applicable au neuf et à la rénovation lourde.
- Composition : coupure d’urgence, interrupteurs différentiels 30 mA, un disjoncteur par circuit, bornier de terre.
- Différentiels : répartis selon la surface, avec au moins un type A pour les circuits sensibles.
- Hauteur : manettes entre 0,90 m et 1,80 m, tableau logé dans la GTL.
- Réserve : 20 % d’emplacements libres obligatoires.
- Circuits : un circuit spécialisé par gros appareil, prises et éclairage limités par circuit.
Faire vérifier ou mettre aux normes son tableau
Juger la conformité d’un tableau, calculer le bon nombre de différentiels, dimensionner les circuits et la réserve : tout cela demande un œil exercé. Une erreur sur la norme tableau électrique, et c’est la sécurité du logement qui faiblit, parfois sans signe visible avant l’incident.
En confiant ce contrôle à un électricien, vous obtenez un état clair : ce qui est conforme, ce qui manque, ce qu’il faut reprendre. Artisan Électricien Folliot intervient à Paris (5e, 6e, 7e, 12e, 13e, 14e, 15e), dans les Hauts-de-Seine (92) et le Val-de-Marne (94), sur rendez-vous — jamais en urgence 24h/24, mais avec un travail soigné et planifié.
Le prix d’un tableau électrique est toujours annoncé à l’avance, devis gratuit à l’appui. Et si une remise complète aux normes s’impose, l’attestation de conformité est validée par le Consuel, organisme officiel qui garantit le respect de la norme tableau électrique.
Questions fréquentes sur la norme tableau électrique
Quelle est la norme d’un tableau électrique ?
La norme de référence est la NF C 15-100. Elle encadre la composition du tableau, le nombre et le type d’interrupteurs différentiels, la hauteur de pose, la réserve d’emplacements et la protection de chaque circuit, dans le neuf comme en rénovation.
Comment savoir si mon tableau électrique est aux normes ?
Vérifiez la présence d’interrupteurs différentiels 30 mA, d’un disjoncteur par circuit étiqueté, d’une borne de terre et d’une réserve de place. Un tableau à fusibles sans différentiel n’est plus conforme. Seul un électricien confirme la conformité complète après contrôle.
Quelle est la hauteur réglementaire d’un tableau électrique ?
Les manettes des disjoncteurs doivent se situer entre 0,90 m et 1,80 m du sol fini. Le tableau prend place dans la gaine technique du logement (GTL), d’une largeur minimale de 600 mm, réservée aux équipements électriques.
Combien d’interrupteurs différentiels faut-il dans un tableau ?
Le nombre dépend de la surface : à titre de repère, deux pour un logement jusqu’à 35 m², trois entre 35 et 100 m², quatre au-delà. Au moins un différentiel de type A est obligatoire pour la plaque, le lave-linge et la borne de recharge.
Est-il obligatoire de mettre son tableau électrique aux normes ?
Pas de façon rétroactive si le logement est occupé et l’installation sûre. La mise en conformité s’impose en cas de danger, de rénovation lourde, ou de nouveaux circuits. À la vente ou à la location, un diagnostic électrique est exigé au-delà de quinze ans.
Qu’est-ce que la réserve de 20 % dans un tableau ?
La norme NF C 15-100 impose de laisser au moins 20 % des emplacements libres après installation. Cette réserve permet d’ajouter de futurs circuits (borne de recharge, climatisation, extension) sans remplacer l’ensemble du tableau électrique.
En résumé, la norme tableau électrique — la NF C 15-100 — n’est pas une contrainte administrative de plus : c’est ce qui garantit qu’un tableau protège réellement le logement et ses occupants. Composition, différentiels, hauteur, réserve : chaque règle a sa raison d’être, et un tableau conforme se reconnaît à ces détails.
